Chốt cắt cánh hướng 3-rT 146483

Đặc tính cơ: Ứng xuất chảy Ϭ _0.2 ≥ 345 MPa; Độ thắt tỷ đối  Ѱ≥ 40%; Độ dai va đập KCU ≥ 59 J/m².10⁴ .

Kiểm tra độ cứng: 100% lô. Sự khác biệt về độ cứng không được vượt quá 20HB.

Dung sai kích thước H14, h14, ±IT14/2.

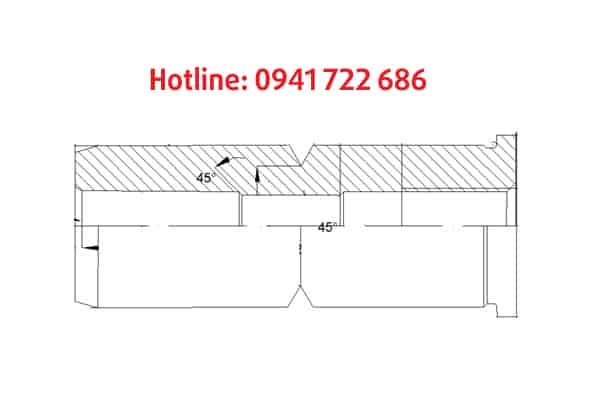

Theo bản vẽ, làm hai mẫu chốt cắt cho mỗi kích thước B sau: Ø37±0.05 mm; Ø37,7±0.05 mm; Ø38.3±0.05 mm

Tiến hành thử cắt cho mẫu: Lực cắt nằm trong khoảng 38-42 tấn thì mẫu được coi là đạt yêu cầu.

Đơn vị chế tạo gia công dụng cụ thử cắt và tiến hành thử cắt: Lực cắt nằm trong khoảng 38-42 tấn thì mẫu được coi là đạt yêu cầu. Dựa trên kết quả thử cắt, chủ đầu tư cùng đơn vị chế tạo thống giá trị cuối cùng của kích thước B để sản xuất toàn bộ lô chốt cắt

Chốt cắt chế tạo từ thép 45-B tiêu chuẩn GOST 1050-88
