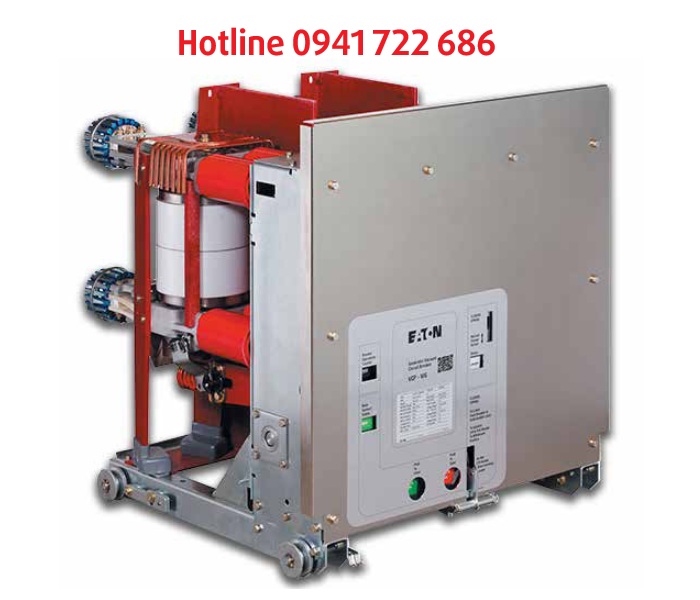

Máy cắt chân không 150VCP-WG50
Máy cắt chân không Eaton 150VCP-WG50
Máy cắt chân không Eaton Cutler-Hammer 150VCP-WG50 là dòng máy cắt chuyên dụng cho máy phát điện (Generator Circuit Breaker), được thiết kế để chịu được các điều kiện khắc nghiệt như dòng ngắn mạch cao và thành phần dòng một chiều (DC component) lớn.
1. Thông số kỹ thuật máy cắt Eaton 150VCP-WG50
| Đặc tính | Thông số |
| Điện áp định mức (Rated Voltage) | 15 kV |
| Dòng điện định mức (Rated Continuous Current) | 1200 A,2000 A,3000 A (tùy phiên bản) |
| Dòng cắt ngắn mạch (Rated Short-Circuit Breaking Current) | 50 kA |
| Khả năng chịu dòng đỉnh (Peak Withstand Current) | 137 kA |
| Tần số định mức | 50/60 Hz |
| Điện áp thử nghiệm xung sét (BIL) | 95 kV |
| Điện áp chịu đựng tần số công nghiệp (1 phút) | 36 kV |
2. Đặc điểm kỹ thuật nổi bật (Dòng Generator – WG)
-
Hệ số K (Voltage Range Factor): K=1.0, nghĩa là khả năng cắt không bị suy giảm trong toàn bộ dải điện áp vận hành.
-
Thành phần DC cao: Được thiết kế để cắt dòng ngắn mạch có thành phần DC vượt quá 50%, phù hợp với các sự cố gần máy phát điện.
-
Thời gian cắt (Interrupting Time): Thường là 3 chu kỳ (50 ms) hoặc 5 chu kỳ tùy cấu hình.
-
Độ bền cơ học: Đạt tiêu chuẩn cao cho các ứng dụng đóng cắt liên tục và bảo vệ máy phát.
3. Cấu tạo và Lắp đặt
-
Công nghệ dập hồ quang: Chân không (Vacuum).
-
Cơ cấu truyền động: Tích năng lò xo (Stored Energy Mechanism).
-
Kiểu lắp đặt: Thường là kiểu ngăn kéo (Draw-out) để lắp trong các tủ bảng điện trung thế (Switchgear).
